jensthoes Posted November 25, 2024 Share #1 Posted November 25, 2024 Advertisement (gone after registration) Hallo, kennt ihr die Spezifikationen (Maße) der normalen Schrauben für das Leica R-Bajonett (ich meine die Kreuzschlitz-Schrauben der Objektive ab den 1970/1980er Jahren)? Gibt es einen Anbieter, den ihr dafür empfehlen könnt? Es müssen nicht die orginalen Leica-Schrauben sein - andere, passende Schrauben in guter Qualität sind auch ok. Viele Grüße, Jens Quote Link to post Share on other sites More sharing options...
Advertisement Posted November 25, 2024 Posted November 25, 2024 Hi jensthoes, Take a look here Schrauben für R-Bajonett. I'm sure you'll find what you were looking for!
W124 Posted November 25, 2024 Share #2 Posted November 25, 2024 Moin, ich würde mal der Customer Service bei Leica anschreiben. Ich hatte mal das Schräubchen der Gegenlichtblenden-Verriegelung vom Elmar-R 19mm I verloren, nach Kontakt beim Service hatte ich dann eine Hand voll Schräubchen im Briefkasten. Top der Service bei Leica. 👍 1 Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 25, 2024 Author Share #3 Posted November 25, 2024 vor 8 Minuten schrieb W124: Moin, ich würde mal der Customer Service bei Leica anschreiben. Ich hatte mal das Schräubchen der Gegenlichtblenden-Verriegelung vom Elmar-R 19mm I verloren, nach Kontakt beim Service hatte ich dann eine Hand voll Schräubchen im Briefkasten. Top der Service bei Leica. 👍 Danke. Ja, das kann ich versuchen. Aber es müsste diese Schrauben doch auch auf dem Markt frei zu kaufen geben. Deneke ich zumindest. VG, Jens Quote Link to post Share on other sites More sharing options...
M3Tom Posted November 25, 2024 Share #4 Posted November 25, 2024 (edited) vor 53 Minuten schrieb jensthoes: Danke. Ja, das kann ich versuchen. Aber es müsste diese Schrauben doch auch auf dem Markt frei zu kaufen geben. Deneke ich zumindest. VG, Jens Servus Jens, M2x5, Flachkopfschraube mit Kreuzschlitz für R. Mit einfachem Schlitz für Leicaflex. Die DIN-Schrauben passen aber nicht, da der Kopf zu hoch ist. Wie Henry: ruf bei Leica an, die sind da großzügig. Gruß aus Stuttgart Tom Edited November 25, 2024 by M3Tom 1 Quote Link to post Share on other sites More sharing options...

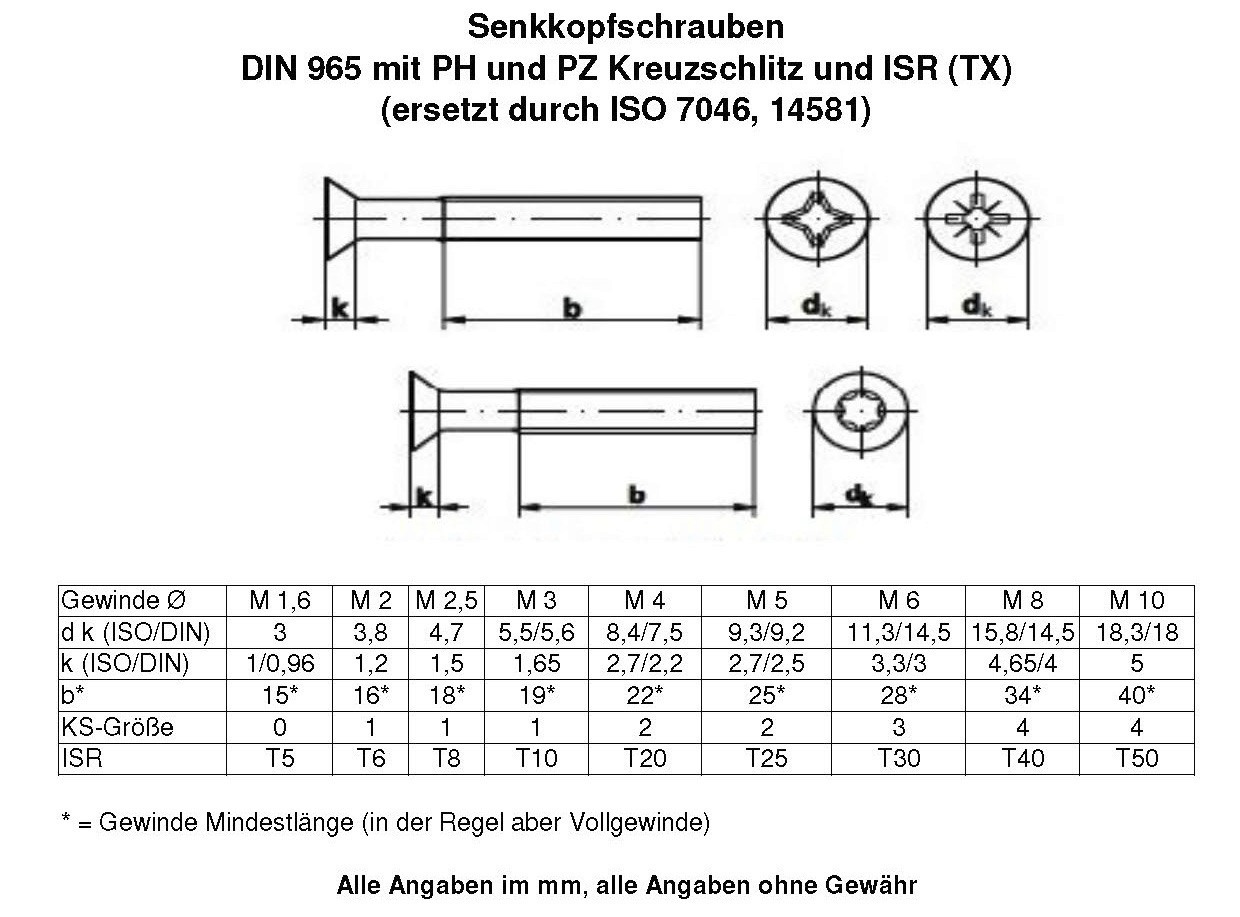

jensthoes Posted November 25, 2024 Author Share #5 Posted November 25, 2024 (edited) vor 47 Minuten schrieb M3Tom: Servus Jens, M2x5, Flachkopfschraube mit Kreuzschlitz für R. Mit einfachem Schlitz für Leicaflex. Die DIN-Schrauben passen aber nicht, da der Kopf zu hoch ist. Wie Henry: ruf bei Leica an, die sind da großzügig. Gruß aus Stuttgart Tom Danke - die müssten doch im Fachhandel zu bekommen sein - oder haben die Leica-Schrauben eine abweichende Gewindesteigung? Ich habe nun noch Etwas gesucht und eigentlich müssten es dann diese Schrauben M2 nach der DIN 965 sein (siehe Anhang). Ich gehe mal davon aus, dass die Leica-Schrauben verzinkt sind. VG, Jens Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Edited November 25, 2024 by jensthoes Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/417505-schrauben-f%C3%BCr-r-bajonett/?do=findComment&comment=5712589'>More sharing options...
M3Tom Posted November 25, 2024 Share #6 Posted November 25, 2024 (edited) vor einer Stunde schrieb jensthoes: Danke - die müssten doch im Fachhandel zu bekommen sein - oder haben die Leica-Schrauben eine abweichende Gewindesteigung? Ich habe nun noch Etwas gesucht und eigentlich müssten es dann diese Schrauben M2 nach der DIN 965 sein (siehe Anhang). Ich gehe mal davon aus, dass die Leica-Schrauben verzinkt sind. VG, Jens Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Hallo Jens, was Du zeigst, sind Senkkopfschrauben, Die passen keinesfalls. Der kegelige Kopf passt nicht in die flachen Senkungen des Bajonettringes. DIN 85 würde am Nächsten kommen. Gruß aus S Tom Edited November 25, 2024 by M3Tom 1 Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 25, 2024 Author Share #7 Posted November 25, 2024 Advertisement (gone after registration) vor 2 Stunden schrieb M3Tom: Hallo Jens, was Du zeigst, sind Senkkopfschrauben, Die passen keinesfalls. Der kegelige Kopf passt nicht in die flachen Senkungen des Bajonettringes. DIN 85 würde am Nächsten kommen. Gruß aus S Tom Hallo Tom, Danke. Ja, das sind Senkkopfschrauben - und ich denke, ebenso wie die Original-Schrauben. Ich schaue nochmals nach. VG, Jens Quote Link to post Share on other sites More sharing options...

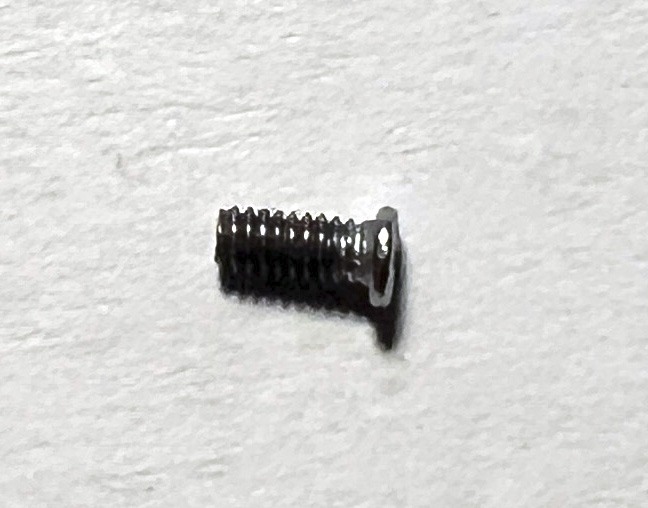

jensthoes Posted November 25, 2024 Author Share #8 Posted November 25, 2024 (edited) Rebonjour, du hast Recht, Tom - es ist wirklich eine Flachkopfschraube mit einem sehr flachen Kopf. Das hatte ich anders in Erinnerung. Durchmesser Gewinde 1,66 mm - Durchmesser Kopf 2,51mm - Länge mit Kopf 4,38 mm. Ist das dann M2x5? Ser Kopf hat eine Dicke von 0,5mm. Ist das dann eine M1,6x4 -Schraube (gibt es so etwas)? Viele Grüße, Jens Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Edited November 25, 2024 by jensthoes Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/417505-schrauben-f%C3%BCr-r-bajonett/?do=findComment&comment=5712771'>More sharing options...
M3Tom Posted November 25, 2024 Share #9 Posted November 25, 2024 (edited) vor 7 Minuten schrieb jensthoes: Rebonjour, du hast Recht, Tom - es ist wirklich eine Flachkopfschraube mit einem sehr flachen Kopf. Das hatte ich anders in Erinnerung. Durchmesser Gewinde 1,66 mm - Durchmesser Kopf 2,51mm - Länge mit Kopf 4,38 mm. Viele Grüße, Jens Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Servus Jens, ich habe gerade zwei Schrauben, jeweils eine aus einer R4 und aus einer R7 rausgedreht. Beide Flachkopf M2x5. Gruß Tom Edited November 25, 2024 by M3Tom 1 Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 25, 2024 Author Share #10 Posted November 25, 2024 (edited) vor 6 Minuten schrieb M3Tom: Servus Jens, ich habe gerade zwei Schrauben, jeweils eine aus einer R4 und aus einer R7 rausgedreht. Beide Flachkopf M2x5. Gruß Tom ...herzlichen Dank - aber ich meinte die Bajonett-Schrauben der R-Objektive - nicht die des Kamera-Bajonetts. Sorry, falls das unklar war. VG, Jens Edited November 25, 2024 by jensthoes Quote Link to post Share on other sites More sharing options...
M3Tom Posted November 25, 2024 Share #11 Posted November 25, 2024 vor 2 Minuten schrieb jensthoes: ...herzlichen Dank - aber ich meinte die Bajonett-Schrauben der R-Objektive - nicht die des Kamera-Bajonetts. Sorry, falls das unklar war. VG, Jens Wer den ersten Beitrag aufmerksam liest, ist klar im Vorteil......😆 Danke für den Hinweis. Für die Objektive mag es unterschiedliche Schrauben, auch Senkkopfschrauben geben. Ich würde bei Leica anfragen und das Objektiv, für das Du die Dinger brauchst, angeben. Gruß aus Stuttgart Tom Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 25, 2024 Author Share #12 Posted November 25, 2024 D vor 6 Minuten schrieb M3Tom: Wer den ersten Beitrag aufmerksam liest, ist klar im Vorteil......😆 Danke für den Hinweis. Für die Objektive mag es unterschiedliche Schrauben, auch Senkkopfschrauben geben. Ich würde bei Leica anfragen und das Objektiv, für das Du die Dinger brauchst, angeben. Gruß aus Stuttgart Tom Danke. Dann werde ich mal bei Leica anfragen. On vera. VG, Jens 1 Quote Link to post Share on other sites More sharing options...

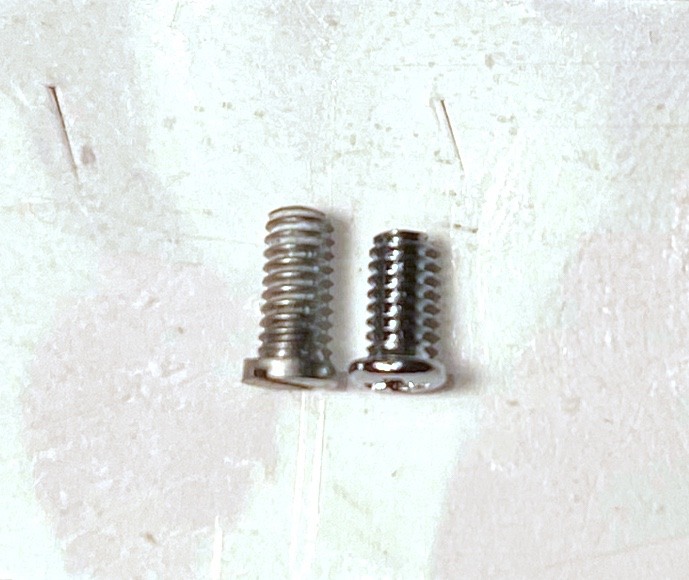

wpo Posted November 25, 2024 Share #13 Posted November 25, 2024 (edited) Es sind auch bei den objektivseitigen Bajonetten Schrauben mit flachem Kopf und im Vergleich zu Normschrauben sehr geringer Höhe des Kopfes. Die beiden gezeigten Schrauben stammen vom Vario 4/35-70mm und von einem Satz Zwischenringe zur Leicaflex. Sie sitzen bereits wieder an ihrem Platz. Die Bildqualität bitte ich zu entschuldigen. Es ist die sooft gepriesene Handy-Technik am Arbeitstisch (mal eben, geht doch schnell ...), die sich bei ausgesprochenen Makroaufnahmen doch etwas schwer tut. 🙂 Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Edited November 25, 2024 by wpo 2 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/417505-schrauben-f%C3%BCr-r-bajonett/?do=findComment&comment=5712857'>More sharing options...
dg4mgr Posted November 25, 2024 Share #14 Posted November 25, 2024 Falls der Leica Service nicht helfen sollte: Der Hersteller der Leitax Anschlüsse https://leitax.com/ verkauft auch die Schrauben einzeln. 2 1 Quote Link to post Share on other sites More sharing options...
nocti lux Posted November 26, 2024 Share #15 Posted November 26, 2024 Wem es wichtig ist: Es sind keine original Leica-Schrauben. Die sind out of stock. 1 1 Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 26, 2024 Author Share #16 Posted November 26, 2024 vor 12 Stunden schrieb dg4mgr: Falls der Leica Service nicht helfen sollte: Der Hersteller der Leitax Anschlüsse https://leitax.com/ verkauft auch die Schrauben einzeln. …habe ich nun auch gesehen. Einige meiner Schrauben hatten bei den mehrfachen Leitax-Umbauten gelitten. Aber ich hatte gehofft, solch Kleinkram irgendwo in D bestellen zu können. Mit den richtigen Spezifikationen muss das doch käuflich in D zu erwerben sein - das kann kein Leica-Monopol dafür geben. VG, Jens Quote Link to post Share on other sites More sharing options...

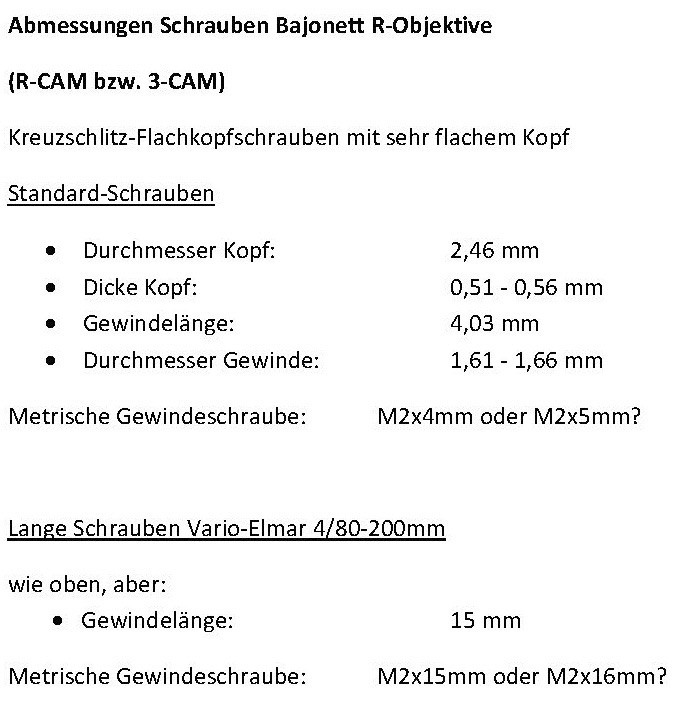

jensthoes Posted November 26, 2024 Author Share #17 Posted November 26, 2024 (edited) Guten Morgen, nun habe ich mir meine feinste Pinzette (um die kleinen Schrauben beim Messen halbwegs halten zu können) herausgesucht und nochmals selbst gemessen. DAS ist das Ergebnis mit meinem digitalen Messschieber. Ich werde dann mal die entsprechenden Schrauben bei einem Fachhändler online bestellen und berichten, welche genau passen (und ob sie passen). Viele Grüße, Jens Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Edited November 26, 2024 by jensthoes Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/417505-schrauben-f%C3%BCr-r-bajonett/?do=findComment&comment=5713281'>More sharing options...
nocti lux Posted November 26, 2024 Share #18 Posted November 26, 2024 Bis du das alles hin- und her probiert hast, ist der Briefumschlag aus WZ oder Spanien längst in einem Briefkasten. 1 Quote Link to post Share on other sites More sharing options...
jensthoes Posted November 26, 2024 Author Share #19 Posted November 26, 2024 vor 26 Minuten schrieb nocti lux: Bis du das alles hin- und her probiert hast, ist der Briefumschlag aus WZ oder Spanien längst in einem Briefkasten. ...das stimmt schon. Aber wenn ich einmal die richtigen Schrauben gefunden habe, kann ich jederzeit welche im 100er-Pack für sehr kleines Geld um die Ecke bestellen. Alternativ werde ich mein Glück mit Leitax probieren - leider hat David Llado nur die Standardlänge im Angebot. Für mein Vario-Elmar würde ich gerne auch eine lange Schraube ersetzen. VG, Jens 1 Quote Link to post Share on other sites More sharing options...
nocti lux Posted November 26, 2024 Share #20 Posted November 26, 2024 Hast du Kummer, wähle diese Nummer: 06441 2080 189 1 1 Quote Link to post Share on other sites More sharing options...
