photographie Posted May 7, 2017 Share #1 Posted May 7, 2017 (edited) Advertisement (gone after registration) Hallo, nachdem meine Leicaflex plötzlich blockiert hat (das Problem hatte ich in einem älteren Beitrag angesprochen, ich kann ihn aber leider nicht mehr finden) und das Aufziehen und Auslösen nicht mehr möglich ist, habe ich mich nun an das Problem herangetastet und es erkannt. Im Bodendeckel ist eine Plattfeder, die sich ausgehangen hat und damit alles blockiert hat. Diese Erkenntnis kam aber leider zu spät , die Leicaflex liegt bereits in Einzelteilen zerlegt vor mir. Jetzt gibt es für mich zwei Möglichkeiten, bei der mir die Möglichkeit, die Kamera wieder nutzen zu können sehr gut gefiele. Hierfür benötige ich aber die Reparaturanleitung oder Explosionszeichnung, ohne die bekomme ich die Kamera wahrscheinlich nicht mehr zusammengebaut. Nun zu meiner Frage: Gibt es hier Besitzer der Reparaturanleitung/Explosionszeichnung und würde er sie mir zur Verfügung stellen und damit mir helfen, die Leicaflex wieder zum Leben zu erwecken? Ich freue mich über jede Rückmeldung! Viele Grüße, photographie Beitrag gefunden: http://www.l-camera-forum.com/topic/242032-leicaflex-i-problem/?p=2776889 Edited May 7, 2017 by photographie Quote Link to post Share on other sites More sharing options...
Advertisement Posted May 7, 2017 Posted May 7, 2017 Hi photographie, Take a look here Leicaflex Reparaturanleitung?. I'm sure you'll find what you were looking for!
M3Tom Posted May 8, 2017 Share #2 Posted May 8, 2017 Ich freue mich über jede Rückmeldung! Hi, hast 'ne PN. Gruß aus Stuttgart Tom 1 Quote Link to post Share on other sites More sharing options...
photographie Posted May 8, 2017 Author Share #3 Posted May 8, 2017 Hallo, dank M3Tom hat sich meine Frage erledigt! Die Leicaflex wird bald wieder schnurren, so wie am ersten Tag! Viele Grüße Photographie Quote Link to post Share on other sites More sharing options...
zteil Posted May 10, 2017 Share #4 Posted May 10, 2017 Hallo ihr zwei, Meine Leicaflex SL hat anscheinend dasselbe Problem, Rückspulknopf im Bodendeckel kommt nicht mehr zurück, Auslösen und Transport blockiert. Ich habe versucht den Bodendeckel zu öffnen, aber ohne Spezialwerkzeug ist es mir nicht gelungen. Könntet ihr mir bitte auch mit Informationen weiterhelfen? Quote Link to post Share on other sites More sharing options...
M3Tom Posted May 10, 2017 Share #5 Posted May 10, 2017 Hallo zteil, im Stativgewinde ist eine Schraube mit Innenvierkant versteckt. Nennt sich Robertson-Vierkant habe ich mal gelernt. Die passenden Bits gibts wohl in der Bucht. Ich habe mir meinen mal gefräst. Achtung: Die Schraube geht linksrum raus. Wenn Du die Anleitung brauchst, melde Dich via PN. Gruß aus Stuttgart Tom 1 Quote Link to post Share on other sites More sharing options...
michaelm3 Posted May 18, 2017 Share #6 Posted May 18, 2017 Hallo M3Tom, meine Leicaflex hat seit gestern dasselbe Problem, OBWOHL ich ihr gerade ein 90 er Summicron gekauft habe.. Könntest Du mir auch mit einer Anleitung helfen? Beste Grüsse aus Köln Michael Quote Link to post Share on other sites More sharing options...
michaelm3 Posted May 18, 2017 Share #7 Posted May 18, 2017 Advertisement (gone after registration) Ach ja, wie ist denn die Reparatur Deiner Leicaflex verlaufen? Gruss Michael Quote Link to post Share on other sites More sharing options...
M3Tom Posted May 18, 2017 Share #8 Posted May 18, 2017 (edited) Guten Abend Michael, naja, meine funktioniert wieder.......:-) Da war eine Sperrklinke ein bißchen verbogen; warum auch immer. Ist eigentlich ein Bauteil, dass sich bei normaler Benutzung nicht verformen kann. Du hast übrigens eine PN. Gruß, heute aus Berlin Tom Edited May 18, 2017 by M3Tom Quote Link to post Share on other sites More sharing options...
ma_VT Posted December 5, 2020 Share #9 Posted December 5, 2020 Hallo, Ich bin mittlerweile auch stolzer Besitzer einer Leicaflex. Leider Funktioniert der Selbstauslöser nicht richtig er bleibt manchmal kurz vor dem auslösen Hängen. Ich würde die Kamera gerne einmal aufmachen und nach sehen und wollte fragen ob jemand für mich Explosionszeichnungen oder die Reparatur Anleitung hat. Die finde ich leider im Internet nicht. Wäre super nett wenn die jemand hätte und mir geben könnte berste Grüße, max Quote Link to post Share on other sites More sharing options...
M3Tom Posted December 15, 2020 Share #10 Posted December 15, 2020 Am 5.12.2020 um 08:46 schrieb ma_VT: Wäre super nett wenn die jemand hätte und mir geben könnte Servus Max, sorry, gerade erst gesehen. Hast Du noch Interesse? Könnte mit einer Serviceanleitung evtl. behilflich sein. Gruß aus Stuttgart Tom Quote Link to post Share on other sites More sharing options...
bobachter Posted January 15, 2021 Share #11 Posted January 15, 2021 Hallo, bei meiner SL ist im Batteriefach der Kontakt abgebrochen - habe versucht die Bodendeckelschraube aufzuschrauben - geht nicht - Schraube habe ich vernichtet. Hat jemand die Schraube rausgebohrt ? Oder was kann ich machen den Bodendeckel zu entfernen. Danke Quote Link to post Share on other sites More sharing options...
M3Tom Posted January 15, 2021 Share #12 Posted January 15, 2021 Ach herjeh.... Das ist zwar eine Schraube mit Rechtsgewinde, die geht aber linksrum raus, weil sie von innen "verkehrtherum" draufsitzt. Der Vierkant heißt "Robertson" und ist die Größe 3, denke ich. Da is nix mit Aufbohren, weil Du beim Bohren nur den Träger erwischst, nicht aber die Schraube. Das dürfte ein Totalschaden sein. Kriegst Du nur runter, wenn Du den Bodendeckel aufsägst. Sorry to say....... Gruß aus S Tom Quote Link to post Share on other sites More sharing options...
bobachter Posted January 15, 2021 Share #13 Posted January 15, 2021 vor 2 Minuten schrieb M3Tom: Ach herjeh.... Das ist zwar eine Schraube mit Rechtsgewinde, die geht aber linksrum raus, weil sie von innen "verkehrtherum" draufsitzt. Der Vierkant heißt "Robertson" und ist die Größe 3, denke ich. Da is nix mit Aufbohren, weil Du beim Bohren nur den Träger erwischst, nicht aber die Schraube. Das dürfte ein Totalschaden sein. Kriegst Du nur runter, wenn Du den Bodendeckel aufsägst. Sorry to say....... Gruß aus S Tom o.k. , danke Tom. Da muss ich überlegen was ich mache - vielleicht bekomme ich ein Bild vom abgenommenen Bodendeckel, dann kann ich sehen was man machen könnte. Gruß aus München Quote Link to post Share on other sites More sharing options...
M3Tom Posted January 15, 2021 Share #14 Posted January 15, 2021 vor einer Stunde schrieb bobachter: o.k. , danke Tom. Da muss ich überlegen was ich mache - vielleicht bekomme ich ein Bild vom abgenommenen Bodendeckel, dann kann ich sehen was man machen könnte. Gruß aus München Guten Abend, wenn Du Dich bis morgen gedulden kannst, kann ich Dir gerne ein paar Bilder einstellen. Ist denn der Innenvierkant total rund, oder kannst Du vielleicht mit dem passenden Schlüssel (gibts für ein paar Euronen in der Bucht) noch etwas retten? Gruß aus S Tom Quote Link to post Share on other sites More sharing options...
bobachter Posted January 15, 2021 Share #15 Posted January 15, 2021 vor 4 Minuten schrieb M3Tom: Guten Abend, wenn Du Dich bis morgen gedulden kannst, kann ich Dir gerne ein paar Bilder einstellen. Ist denn der Innenvierkant total rund, oder kannst Du vielleicht mit dem passenden Schlüssel (gibts für ein paar Euronen in der Bucht) noch etwas retten? Gruß aus S Tom super, danke - da warte ich gerne Quote Link to post Share on other sites More sharing options...

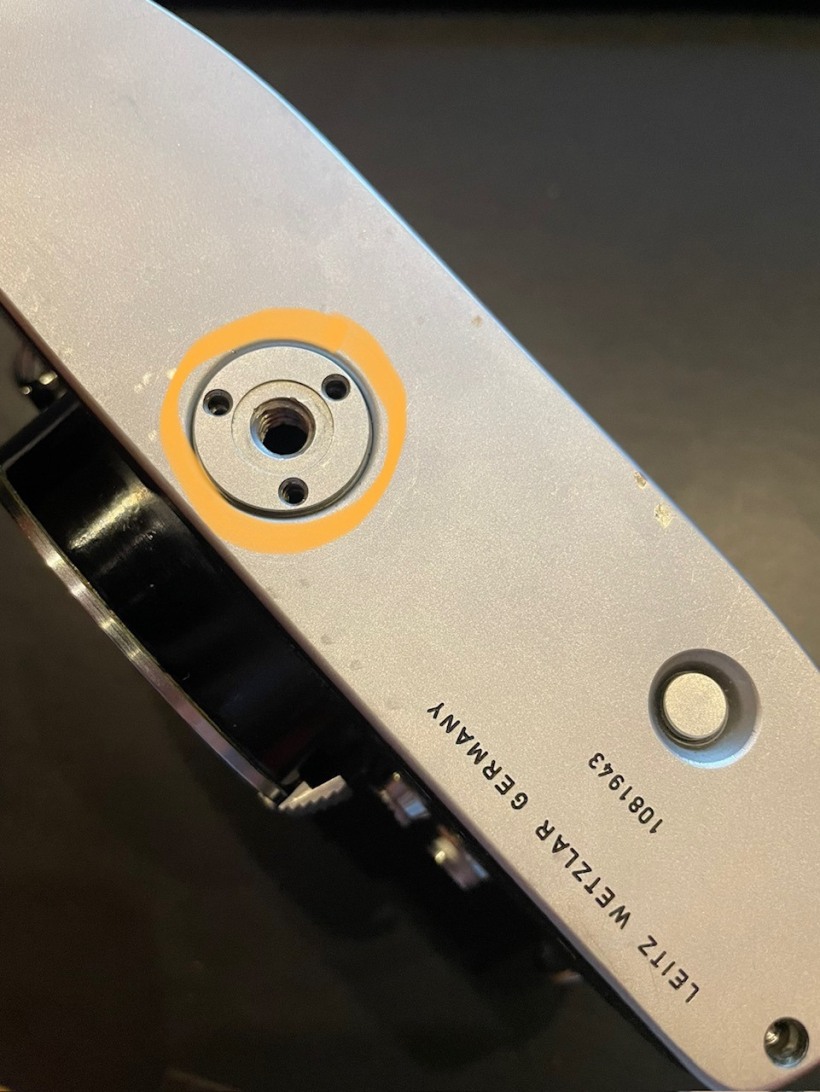

M3Tom Posted January 15, 2021 Share #16 Posted January 15, 2021 vor 28 Minuten schrieb bobachter: super, danke - da warte ich gerne Glück gehabt, ich hab noch ne offene Urflex gefunden. Sieht bei der SL (bis aufs Batteriefach) genauso aus. Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Der Gewindenippel ist im Bodendeckel fest eingenietet. Was sich dreht, ist im Bild 1 zu erkennen. Wenn der Vierkant rund ist, geht nichts mehr. Und Aufbohren hilft nicht, da man damit nicht den Gewindekranz erwischt. Müsstest Du den Bodendeckel gewaltsam runterwuchten und auch die Schraube im Gehäuse ersetzen. Lohnt nicht...... Ich weiß, ist ne elende Konstruktion. Wurde schon oftmals zum Verhängnis. Gruß aus S Tom Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! Der Gewindenippel ist im Bodendeckel fest eingenietet. Was sich dreht, ist im Bild 1 zu erkennen. Wenn der Vierkant rund ist, geht nichts mehr. Und Aufbohren hilft nicht, da man damit nicht den Gewindekranz erwischt. Müsstest Du den Bodendeckel gewaltsam runterwuchten und auch die Schraube im Gehäuse ersetzen. Lohnt nicht...... Ich weiß, ist ne elende Konstruktion. Wurde schon oftmals zum Verhängnis. Gruß aus S Tom ' data-webShareUrl='https://www.l-camera-forum.com/topic/272246-leicaflex-reparaturanleitung/?do=findComment&comment=4118860'>More sharing options...
bobachter Posted January 15, 2021 Share #17 Posted January 15, 2021 vor 32 Minuten schrieb M3Tom: Glück gehabt, ich hab noch ne offene Urflex gefunden. Sieht bei der SL (bis aufs Batteriefach) genauso aus. Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Der Gewindenippel ist im Bodendeckel fest eingenietet. Was sich dreht, ist im Bild 1 zu erkennen. Wenn der Vierkant rund ist, geht nichts mehr. Und Aufbohren hilft nicht, da man damit nicht den Gewindekranz erwischt. Müsstest Du den Bodendeckel gewaltsam runterwuchten und auch die Schraube im Gehäuse ersetzen. Lohnt nicht...... Ich weiß, ist ne elende Konstruktion. Wurde schon oftmals zum Verhängnis. Gruß aus S Tom Danke für die Mühe - da ist ja eine Konstruktion 🙂 - da überlege ich mir was - berichte wieder - kann aber dauern Quote Link to post Share on other sites More sharing options...
bobachter Posted January 16, 2021 Share #18 Posted January 16, 2021 Hallo Tom, hab es aufgebohrt - hat funktioniert. Batteriekontakt erneuert - funst wieder - alles wieder gut. Ohne deine Bilder hätte ich mich nicht getraut. Vielen Dank Gruß aus München Harald Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! 1 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/272246-leicaflex-reparaturanleitung/?do=findComment&comment=4119276'>More sharing options...
M3Tom Posted January 16, 2021 Share #19 Posted January 16, 2021 Prima! Freut mich. Und die Bodenplatte hält durch die zwei Schräubchen links und rechts am Gehäuse. Die zentrale Schraube hast Du ja sicherlich nicht ersetzt, oder? Gruß aus S Tom Quote Link to post Share on other sites More sharing options...
bobachter Posted January 16, 2021 Share #20 Posted January 16, 2021 richtig, zentrale Schraube ist vernichtet worden. Quote Link to post Share on other sites More sharing options...
