radiokid Posted October 31, 2019 Share #1 Posted October 31, 2019 Advertisement (gone after registration) Hallo, habe mir aus Neugier eine R4 gekauft. Die Freude währte kurz. Beim Ausprobieren ist mir der Abblendhebel abgebrochen, kann man das reparieren lassen? Das Plastik wirkte sehr spröde, gibt es da Ersatz aus Metall? Viele Grüße Pablo Quote Link to post Share on other sites More sharing options...
Advertisement Posted October 31, 2019 Posted October 31, 2019 Hi radiokid, Take a look here R4 Abblendhebel abgebrochen. I'm sure you'll find what you were looking for!
Talker Posted October 31, 2019 Share #2 Posted October 31, 2019 vor 58 Minuten schrieb radiokid: Hallo, habe mir aus Neugier eine R4 gekauft. Die Freude währte kurz. Beim Ausprobieren ist mir der Abblendhebel abgebrochen, kann man das reparieren lassen? Das Plastik wirkte sehr spröde, gibt es da Ersatz aus Metall? Viele Grüße Pablo Bei den R-Kameras ist die Ersatzteilfrage gelegentlich schwierig. Ein Tipp ist häufiger eine zweite entspr. R oder auch eine dritte zu kaufen. 1 Quote Link to post Share on other sites More sharing options...
R-ler Posted November 1, 2019 Share #3 Posted November 1, 2019 (edited) Leider ist das Kind nun schon in den Brunnen gefallen. Dem Kenner ist die Gefahr bekannt. Bei den Gebrauchtpreisen einer R4 macht es sicher mehr Sinn eine gute andere R4 zu kaufen, oder ohne den Hebel zu arbeiten. Eine Reparatur machen zu lassen ist viel zu teuer. Der Hebel bricht meist ab( altenativ hängt er sich aus), weil die Mechanik die er bewegt zu schwergängig geworden ist. Da muss vorher einiges gereinigt und geschmiert werden. Eine Anleitung dazu hat der Mitforent wagner hier eingestellt. Ist gar nicht sooo lange her. Bitte beachte auch die Problematik der Belichtungs-Elektonik der R4. Hier sind überwiegend Modelle vor der Seriennummer 160... betroffen. Edited November 1, 2019 by R-ler 3 Quote Link to post Share on other sites More sharing options...
radiokid Posted November 1, 2019 Author Share #4 Posted November 1, 2019 (edited) Hmm, meine hat die Seriennummer 1558143. Finds halt schade, weil ich sie von einem Händler gekauft habe und bin davon ausgegangen, dass die Grundfunktionen getestet wurden. War wohl ein Fehler. Immerhin geht das neue gebrauchte Summicron für meine SL2 gut. Ich glaub ich konzentriere mich auf meine Leicaflex, dass die ordentlich tut. Viele Grüße Pablo Edited November 1, 2019 by radiokid Quote Link to post Share on other sites More sharing options...
Talker Posted November 1, 2019 Share #5 Posted November 1, 2019 Ja, von diesem Händlerverhalten ( nämlich an in Zahlung genommenen Artikeln möglichst nichts reparieren oder warten) wird immer wieder mal gesprochen. Die Kunden kommen von ganz allein, wenn an einem Gebrauchtartikel, für den die Händler begrenzt haften müssen, etwas zu reklamieren ist. Ich würde das als Händler womöglich ähnlich halten.... in einer Situation, in der Fotohändler heute angeblich, sind.... ( alle kurz vor der Insolvenz, außer den Leica- Stores? ) . 1 Quote Link to post Share on other sites More sharing options...
R-ler Posted November 1, 2019 Share #6 Posted November 1, 2019 Ich würde versuchen das Teil zurückzugeben. 1 Quote Link to post Share on other sites More sharing options...
radiokid Posted November 1, 2019 Author Share #7 Posted November 1, 2019 Advertisement (gone after registration) Ich werde auf jeden Fall den Händler noch mal kontaktieren. Viele Grüße Pablo Quote Link to post Share on other sites More sharing options...
pureNature Posted November 12, 2023 Share #8 Posted November 12, 2023 Mir ist es auch gerade passiert, als ich die Achse geölt habe und den Hebel mehrfach betätigt habe… So ein in Mist. Ich hab noch einen Ersatzteilspender mit anderen Fehlen. Kann man den Hebel ausbauen und an die andere R4 einbauen? Ich bin verzweifelt, da die Kamere sehr schön und gut erhalten ist… Quote Link to post Share on other sites More sharing options...
R-ler Posted November 12, 2023 Share #9 Posted November 12, 2023 (edited) Kann man bestimmt ausbauen. Wird aber sicher sehr viel Arbeit sein die ich glücklicherweise noch nicht hatte. Zur Info für die Zukunft: es reicht nicht, allein die Achse zu ölen. Es muss auch alles bearbeitet werden, was sich durch die Betätigung -noch besser - bei Auslösung bewegt. Das ist etwas Arbeit, lohnt aber. Zudem: Abblendhebeltest nicht nur am Hebel. Gleichzeitig zur Unterstützung den Mitnehmer mit dem Finger hochbewegen. Das nimmt bei evtl. Verharzung den zu großen Widerstand vom Hebel. Auch wenn alles geschmiert ist, erst einige Male so verfahren, bis die Schmierung verteilt ist und wirkt. Edited November 12, 2023 by R-ler 1 1 Quote Link to post Share on other sites More sharing options...
R-ler Posted November 12, 2023 Share #10 Posted November 12, 2023 Eine allgemeine Schmierung kann bei einer selten benutzten Kamera sinnvoll sein. Hier im Forum hat Torsten Wagner dies dokumentiert. Probleme R5 bei kleinen Blenden. Aber auch im DigiCam Forum : google Suche Leica R5 reparieren. Da kannst du auch einiges nachlesen. 1 Quote Link to post Share on other sites More sharing options...

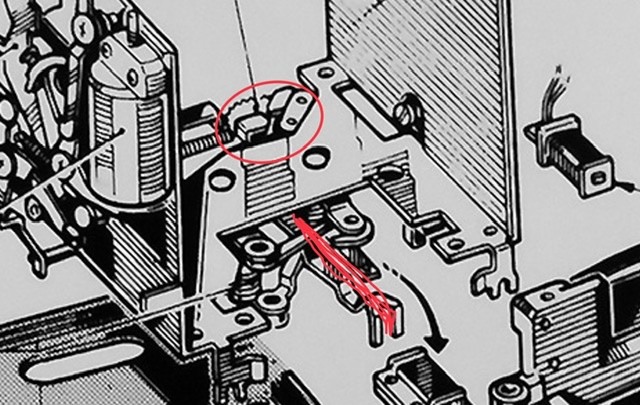

wagner Posted November 12, 2023 Share #11 Posted November 12, 2023 Servus! Wie R-ler schon sagt, das Teil kann man natürlich ausbauen, aber das ist nicht ganz ohne. Eher nicht zu empfehlen. Hier auf dem Bild kannst Du sehen, wie es innen hinter dem Bajonett ausschaut: Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Die Hauptursache für den schwergängigen Abblendhebel ist tatsächlich in der Hebelachse zu sehen. Das Öl ist verharzt und der Hebel sitzt fest. Muß da dem guten R-ler etwas widersprechen: In der Regel dürfte es ausreichen, die Hebelachse wieder gangbar zu bekommen und zwar mittels feinem Öl. Aber das kann dauern und man sollte Geduld haben. Bei meiner schönen Chrom R7, der Hebel war komplett fest, dauerte es tatsächlich einige Wochen bis der Hebel wieder einwandfrei funktionierte. Das ist mittlerweile gute 6 Jahre her und seitdem flutscht der Hebel wunderbar in seiner Buchse. Die innere Mechanik kann auch Probleme bereiten, R-ler wies darauf hin, aber diese geht kaum so fest, daß quasi eine Blockierung der Mechanik auftritt. Vor allem würde die Blende dann bei der Auslösung absolut nicht mehr gesteuert werden. In dem angesprochen Problem ging es um das Problem nicht mehr gesteuerter kleiner Blendenwerte. Das betraf aber nur die gesteuerte Blende bei der Auslösung. Die Abblendhebelfunktion war einwandfrei. Derzeit habe ich übrigens 8 Kameras der Reihe R4-R7 und bei allen funktioniert der Hebel problemlos. Prinzipiell ist die Konstrukion der Abblendfunktion durchaus gut. Wenn aber so ein Hebelchen quasi jahrzehnte nicht bewegt wird, dann geht der halt fest. Mechanik will bewegt werden.... Gruß, Torsten 3 2 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! Die Hauptursache für den schwergängigen Abblendhebel ist tatsächlich in der Hebelachse zu sehen. Das Öl ist verharzt und der Hebel sitzt fest. Muß da dem guten R-ler etwas widersprechen: In der Regel dürfte es ausreichen, die Hebelachse wieder gangbar zu bekommen und zwar mittels feinem Öl. Aber das kann dauern und man sollte Geduld haben. Bei meiner schönen Chrom R7, der Hebel war komplett fest, dauerte es tatsächlich einige Wochen bis der Hebel wieder einwandfrei funktionierte. Das ist mittlerweile gute 6 Jahre her und seitdem flutscht der Hebel wunderbar in seiner Buchse. Die innere Mechanik kann auch Probleme bereiten, R-ler wies darauf hin, aber diese geht kaum so fest, daß quasi eine Blockierung der Mechanik auftritt. Vor allem würde die Blende dann bei der Auslösung absolut nicht mehr gesteuert werden. In dem angesprochen Problem ging es um das Problem nicht mehr gesteuerter kleiner Blendenwerte. Das betraf aber nur die gesteuerte Blende bei der Auslösung. Die Abblendhebelfunktion war einwandfrei. Derzeit habe ich übrigens 8 Kameras der Reihe R4-R7 und bei allen funktioniert der Hebel problemlos. Prinzipiell ist die Konstrukion der Abblendfunktion durchaus gut. Wenn aber so ein Hebelchen quasi jahrzehnte nicht bewegt wird, dann geht der halt fest. Mechanik will bewegt werden.... Gruß, Torsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/303009-r4-abblendhebel-abgebrochen/?do=findComment&comment=4903746'>More sharing options...
wagner Posted November 12, 2023 Share #12 Posted November 12, 2023 PS: man kann den Abblendhebel übrigens - sozusagen - entkuppeln: einfach die Kamera auf B auslösen. Dann müßte sich dieser quasi ohne jeden Widerstand bewegen lassen, so der denn nicht fest sitzt..... 1 1 Quote Link to post Share on other sites More sharing options...
R-ler Posted November 12, 2023 Share #13 Posted November 12, 2023 (edited) Ich habe bzgl. Schmierung aus meiner eigenen Erfahrung gesprochen. Kauft man eine toll erhaltene Kamera, die eben 10, 20 oder noch mehr Jahre nicht genutzt wurde, ist nicht nur der Hebel verharzt. Schmierst du den Hebel, aber den Rest nicht, kann der Hebel sich trotzdem - ich nenn es jetzt mal aushängen. Sieht man immer wieder an R Kameras die lange ungenutzt waren und Leute in die Finger bekommen, die das Abblendhebelproblem nicht kennen. Der Hebel hängt dann schlaff herunter ohne Funktion. Abbrechen ist da eine zweite Variante. Deshalb mein Rat, bei solch einer Kamera ruhig eine größere Wartung vorziehen. Schadet nie. Mitunter merkt der Nutzer eine nicht mehr perfekt arbeitende Mechanik erst gar nicht. Die Blende schließt oft noch bis Blende 8 aber nicht mehr zuverlässig oder schnell genug bis Blende 22 !! Auch das kann gut mit Einstellung B an der Kamera mit Objektiv getestet werden und gehört zu meinen Tests bei neuen alten Kameras. Edited November 12, 2023 by R-ler 3 1 Quote Link to post Share on other sites More sharing options...
pureNature Posted November 13, 2023 Share #14 Posted November 13, 2023 He, vielen Dank für Eure super Informationen und Tips. Ich war wohl viel zu forsch bei der Reaktivierung des geölten Abblendhebels. Ich könnte mich In dem A… beißen… Die R4 ist ansonsten in wirklich gutem Zustand. Der Hebel ist gebrochen aber noch an der Stelle. Ob man den kleben kann? Aber jetzt ist ja noch Öl dort… Falls noch möglich, womit würdet Ihr kleben? Nochmal lieben Dank. Quote Link to post Share on other sites More sharing options...
R-ler Posted November 13, 2023 Share #15 Posted November 13, 2023 Womit kleben? Gute Frage. Soll der Hebel danach funktionstüchtig sein oder soll es nur besser aussehen? Ich würde mir fürs kleben Gedanken machen über: 1. speziellen Hartkunststoffkleber 2. Komponentenkleber 3. nur unter Vorbehalt und als letzte Bastion Sekundenkleber. Die versauen zu viel und wenn es nicht hält, geht danach nix mehr. Unter Umständen muss der Hebel danach noch vorsichtig angeschliffen und mit schwarzer Farbe angenebelt werden. Ob er je wieder voll Nutzungstauglich wird? Hätte da Zweifel, aber es sieht vermutlich besser aus. Stell doch mal ein Bild vom Schaden ein. 1 1 Quote Link to post Share on other sites More sharing options...
pureNature Posted November 13, 2023 Share #16 Posted November 13, 2023 Wäre natürlich schön, wenn die Funktion wieder erfüllt wäre aber mir würde schon genügen, wenn es besser aussehen würde… ich mache mal morgen ein Foto. 😀 Danke nochmal. Quote Link to post Share on other sites More sharing options...
pureNature Posted November 14, 2023 Share #17 Posted November 14, 2023 Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! 1 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! ' data-webShareUrl='https://www.l-camera-forum.com/topic/303009-r4-abblendhebel-abgebrochen/?do=findComment&comment=4907000'>More sharing options...

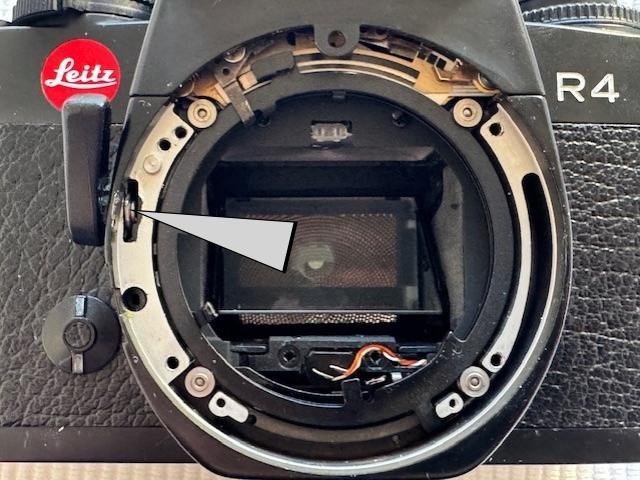

pureNature Posted November 14, 2023 Share #18 Posted November 14, 2023 Hier ist die Fraktur zu sehen. Quote Link to post Share on other sites More sharing options...
R-ler Posted November 14, 2023 Share #19 Posted November 14, 2023 offensichtlich Das würde ich mit einem Kleber machen, der auch füllende Eigenschaften hat. Also Komponentenkleber oder Hartkunststoffkleber, der zwar leicht füllende Wirkung hat, aber der Hebel gehört vermutlich nicht so richtig zum Hartplastik. Müsste man versuchen. Nach Austrocknung würde ich das bereits angesprochene anschleifen mit mind. 400 Papier vornehmen, Kamera abdecken und Hebel leicht (!!!!) farblich besprühen. 1 1 Quote Link to post Share on other sites More sharing options...
M3Tom Posted November 14, 2023 Share #20 Posted November 14, 2023 (edited) Guten Abend allerseits, alles, wie R-ler sagt. Zum Klebevorgang: Schmiere den Papp möglichst weit und umfassend in die aufgeplatzte Eingießung. Es kommt auf eine möglichst große Klebefläche an. Presse dann (möglichst mit Klammer oder kleiner Zwinge) den Hebel von der Spitze zum unteren Ende (möglichst in ursprüngliche Form) zusammen. Lange abbinden lassen, dann allen Überstand abfeilen. Vor den nächsten Betätigen, alles gangbar machen, wie Torsten Wagner es beschreibt. Gruß aus Stuttgart Tom PS: Geduld ist eine Tugend! Besonders beim Feinöltropfen (kein WD40 oder Ballistol!!!), der die Welle wieder gangbar macht. Torsten Wagner hat es hinreichend beschrieben. PPS: Eine gute R4, die man mit den gewonnenen Erkenntnissen behandelt, ist nicht teuer. Aber das hat R-ler ja auch schon geschrieben......;-) Edited November 14, 2023 by M3Tom 3 1 Quote Link to post Share on other sites More sharing options...
