Dao De Leitz Posted April 19, 2016 Share #1 Posted April 19, 2016 Advertisement (gone after registration) - kleine optische Bank mit E. Leitz M-Bajonett / L. M39 Gewinde,für die universelle Verwendung an ‚M-Sytemkamera‘ mit Visoflex- und Vergrößerungsobjektiven. (^ " " spiegellose Systemkamera mit elektronischen Sucher) Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 1 von Dào Dé Leitz)Gewicht Tilt-/Shift-Balgengerät M: 909g, inklusiv dem kameraseitigen Zwischenring OUFRO/16469 (67g) - Bild bei Zwischenringe …… als Fortsetzung meiner Themenreihe Modifikation für M: Zwischenringe für Visoflexobjektive an Systemkamera M, APO-Extender-M, TO-M … 8 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 1 von Dào Dé Leitz) Gewicht Tilt-/Shift-Balgengerät M: 909g, inklusiv dem kameraseitigen Zwischenring OUFRO/16469 (67g) - Bild bei Zwischenringe … … als Fortsetzung meiner Themenreihe Modifikation für M: Zwischenringe für Visoflexobjektive an Systemkamera M, APO-Extender-M, TO-M … ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029414'>More sharing options...
Advertisement Posted April 19, 2016 Posted April 19, 2016 Hi Dao De Leitz, Take a look here Modifikation für M: Tilt-/Shift-Balgengerät mit M-Bajonett und Leitz M39 Objektivgewinde. I'm sure you'll find what you were looking for!
Dao De Leitz Posted April 19, 2016 Author Share #2 Posted April 19, 2016 Die Adaptierung an das Leitz Camera M-Bajonett erfolgt über ein original Objektivbajonett.Dieses ist u.a. Baugleich der Bajonettfassung wie es in diversen E.Leitz Zubehörteilen Verwendung findet: - Adapter mit Stativfuß (Nr.16466(Y)/OUBIO) {links mitte} - Zwischenring für Leica-M (Nr. 543195) {links unten} - Mikroskopobjektiv 0.32x (Nr. 543193) … Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 2 von Dào Dé Leitz)Eine andere Perspektive auf die verwendeten Zwischenringe findet sich in Kaviar #923.Somit sind fast alle spiegellosen Systemkameras und (foto-) optische Apparate mit M-Bajonett -Adaption einsetzbar. * 8 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 2 von Dào Dé Leitz) Eine andere Perspektive auf die verwendeten Zwischenringe findet sich in Kaviar #923. Somit sind fast alle spiegellosen Systemkameras und (foto-) optische Apparate mit M-Bajonett -Adaption einsetzbar. * ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029416'>More sharing options...
Dao De Leitz Posted April 19, 2016 Author Share #3 Posted April 19, 2016 Objektivseitig können über einen auswechselbaren Adapterring (kleine ‚Platine’) leichte Objektivköpfe und M39 Vergrößerungsobjektive fixiert werden.Folgende E. Leitz Visoflexobjektivköpfe sind u.a. montierbar: - E. Leitz Elmar 1:3,5 / 65mm- E. Leitz Elmarit 1:2,8 / 90mm- E. Leitz Tele-Elmar 1:4 / 135mm Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 3 von Dào Dé Leitz)Die zweckmäßigen (Visoflex-) Objektivköpfe sind in der Anwendung einfach klasse und genial! * 8 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! (Auf Flickr: TS-Balgen-M 3 von Dào Dé Leitz) Die zweckmäßigen (Visoflex-) Objektivköpfe sind in der Anwendung einfach klasse und genial! * ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029418'>More sharing options...
Dao De Leitz Posted April 19, 2016 Author Share #4 Posted April 19, 2016 Anwendung bei Makro- und Produktfotografie:Speicherkarte Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! KAF-10500 & Objektivkopf Elmarit-M 1:2.8/90mm auf Tilt-/Shift-Balgengerät Maus Forumbeitrag: Speicherkarte … (mit einer weiteren T./S.-Aufnahme)(Auf Flickr: Speicherkarte von Dào Dé Leitz)Bucheinspannkasten KAF-10500 & Objektivkopf Elmarit-M 1:2.8/90mm auf Tilt-/Shift-Balgengerät Maus Forumbeitrag: Kaviar #…(mit zwei weiteren T./S.-Aufnahmen)(Auf Flickr: Bucheinspannkasten von Dào Dé Leitz) 3 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! KAF-10500 & Objektivkopf Elmarit-M 1:2.8/90mm auf Tilt-/Shift-Balgengerät M aus Forumbeitrag: Speicherkarte … (mit einer weiteren T./S.-Aufnahme) (Auf Flickr: Speicherkarte von Dào Dé Leitz) Bucheinspannkasten KAF-10500 & Objektivkopf Elmarit-M 1:2.8/90mm auf Tilt-/Shift-Balgengerät M aus Forumbeitrag: Kaviar #…(mit zwei weiteren T./S.-Aufnahmen) (Auf Flickr: Bucheinspannkasten von Dào Dé Leitz) ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029421'>More sharing options...
Dao De Leitz Posted April 19, 2016 Author Share #5 Posted April 19, 2016 Als weiterer Anwendungstest zunächst nur die Bildwirkung der Visoflexobjektive in der Standardanwendung. Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm, Bl. ~8E. Leitz Elmar 1:3,5 / 65mm, Bl. ~11Diese Vergleichsbilder sind mit T echnologisch optimierten Sensor* erfolgt. ( ^^Sony Nachfolgesensor NEX-6) 3 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm, Bl. ~8 E. Leitz Elmar 1:3,5 / 65mm, Bl. ~11 Diese Vergleichsbilder sind mit T echnologisch optimierten Sensor* erfolgt. ( ^^Sony Nachfolgesensor NEX-6) ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029424'>More sharing options...
Dao De Leitz Posted April 19, 2016 Author Share #6 Posted April 19, 2016 (edited) . Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm, Bl. ~8Der angeflogene Assistent zeigt mit dem Schnäbelchen die Position der Darstellungsebene an.Mir wäre es lieber gewesen, der Vogel hätte ein Auge auf die ‚Bildebene‘ geworfen. (;-)Dieses mangelbehaftete Bsp. soll die gestiegenen Herausforderungen, durch die erweiterten Einstellparameter und deren sichtbare Grenzen verdeutlichen.Daher nachfolgend ein Link zur besseren, detailreichen Aufnahme mit dem Elmar-M 1:3,5 / 65mm bei Blende 11: - auf Flickr Beispiel 2 . Edited April 19, 2016 by Dao De Leitz 2 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm, Bl. ~8 Der angeflogene Assistent zeigt mit dem Schnäbelchen die Position der Darstellungsebene an. Mir wäre es lieber gewesen, der Vogel hätte ein Auge auf die ‚Bildebene‘ geworfen. (;-) Dieses mangelbehaftete Bsp. soll die gestiegenen Herausforderungen, durch die erweiterten Einstellparameter und deren sichtbare Grenzen verdeutlichen. Daher nachfolgend ein Link zur besseren, detailreichen Aufnahme mit dem Elmar-M 1:3,5 / 65mm bei Blende 11: - auf Flickr Beispiel 2 . ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029426'>More sharing options...
Dao De Leitz Posted April 19, 2016 Author Share #7 Posted April 19, 2016 Advertisement (gone after registration) . Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! E-Leitz Elmar 1:3,5 / 65mm, Bl. ~11(Auf Flickr: Beispiel 3 von Dào Dé Leitz) ' Hier wurde versucht, die Wasseroberfläche auf die ‚Bildebene’ zu kippen. ' - ich glaube Nassreinigung ist etwas anderes … Gruß Thorsten 4 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! E-Leitz Elmar 1:3,5 / 65mm, Bl. ~11 (Auf Flickr: Beispiel 3 von Dào Dé Leitz) ' Hier wurde versucht, die Wasseroberfläche auf die ‚Bildebene’ zu kippen. ' - ich glaube Nassreinigung ist etwas anderes … Gruß Thorsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3029430'>More sharing options...
Dao De Leitz Posted September 9, 2016 Author Share #8 Posted September 9, 2016 (edited) Hier wurde das Blütenmeer und die Gräser der Heide auf die Sensorebene gelegt. Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! KAF-10500 & E. Leitz Elmar 1:3.5/65mm aus Blütentraum (#7633) Auf Flickr: Heide Tilt - M von Dao De Leitz Gruß Thorsten Edited September 9, 2016 by Dao De Leitz 3 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! KAF-10500 & E. Leitz Elmar 1:3.5/65mm aus Blütentraum (#7633) Auf Flickr: Heide Tilt - M von Dao De Leitz Gruß Thorsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3109543'>More sharing options...
Dao De Leitz Posted November 22, 2017 Author Share #9 Posted November 22, 2017 ... Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! Objektivkopf E. Leitz Elmar 1:3.5/65mm, aus Forumbeitrag: Wein ... (mit zwei weiteren T./S.-Aufnahmen) (Auf Flickr: im Album zum Tilt-/Shift- Balgengerät M von Dào Dé Leitz) Gruß Thorsten 2 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! Objektivkopf E. Leitz Elmar 1:3.5/65mm, aus Forumbeitrag: Wein ... (mit zwei weiteren T./S.-Aufnahmen) (Auf Flickr: im Album zum Tilt-/Shift- Balgengerät M von Dào Dé Leitz) Gruß Thorsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3401451'>More sharing options...
thomas_schertel Posted November 25, 2017 Share #10 Posted November 25, 2017 Sehr schön. Gruß Thomas Quote Link to post Share on other sites More sharing options...
halo Posted November 25, 2017 Share #11 Posted November 25, 2017 ...finde ich auch! Und wundere mich, dass sie mir damals entgangen war. (Na ja, ich weiß schon warum, und einige Andere hier auch) Quote Link to post Share on other sites More sharing options...
Dao De Leitz Posted November 26, 2017 Author Share #12 Posted November 26, 2017 Danke für die Anmerkungen. ( Viele Gegenstände der Betrachtung sind schon arg schräg und laufen offensichtlich schief, da hilft dann auch kein Tilt & Shift. {#922/#1285} - ) _______________________________________________________________________________________________ Um im Bilde zu bleiben, habe ich versucht den verbleibenden Bildkreis grob zu bestimmen: >= ~70mm beim E. Leitz Elmar 1:3,5 / 65mm >= ~80mm beim E. Leitz Tele-Elmar 1:4 / 135mm >=~111mm beim E. Leitz Elmarit 1:2,8 / 90mm Der Arbeitskreis ist feststellbar beschränkt aber noch ausreichend für eine Nutzung. Gruß Thorsten 4 Quote Link to post Share on other sites More sharing options...
Dao De Leitz Posted December 22, 2018 Author Share #13 Posted December 22, 2018 Hier noch mal die genannten Objektive in der Präsentation für den Beitrag SATE´s - Small Angle Tri Elmar´s #2 . Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! . E. Leitz Elmarit M 2.8/90mm (auf Flickr) Der linke Ausschnitt zeigt die 'tri' Visoflexobjektive im Detail. ____________________________________________________________________________________________________________ Einen Leitfaden mit Anwendungsbeispielen zu Tilt/Shift bietet Novoflex zum herunterladen an. (Link zum PDF, bzw. die Suchbegriffe 'Anwendungsbeispiele Tilt Shift Novoflex pdf ' führen auch zum Dokument) ____________________________________________________________________________________________________________ Gruß Thorsten 2 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! . E. Leitz Elmarit M 2.8/90mm (auf Flickr) Der linke Ausschnitt zeigt die 'tri' Visoflexobjektive im Detail. ____________________________________________________________________________________________________________ Einen Leitfaden mit Anwendungsbeispielen zu Tilt/Shift bietet Novoflex zum herunterladen an. (Link zum PDF, bzw. die Suchbegriffe 'Anwendungsbeispiele Tilt Shift Novoflex pdf ' führen auch zum Dokument) ____________________________________________________________________________________________________________ Gruß Thorsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3651280'>More sharing options...
Dao De Leitz Posted December 22, 2018 Author Share #14 Posted December 22, 2018 .... Der Bild-Link rechter Ausschnitt zeigt die 'tri' Visoflexobjektive im Detail. { - bearbeitet (;-) } ... Quote Link to post Share on other sites More sharing options...
Dao De Leitz Posted February 15, 2019 Author Share #15 Posted February 15, 2019 . Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! M8.2, Visoflex III, 543195, E. Leitz Telyt-M 6,8 / 400mm ( Tilt-/Shift-Balgengerät-M und E. Leitz Tele-Elmar 4/135mm) Anwendung und Bildbeispiel: Kohlmeise & 'Making of' Bevor die Verzerrungen überhandnehmen und die Belastungsgrenzen erreicht werden, sollte man sich einen anderen Arbeits- bzw. Bildkreis auswählen. Am 26.11.2017 um 17:31 schrieb Dao De Leitz: ( Viele Gegenstände der Betrachtung sind schon arg schräg und laufen offensichtlich schief, da hilft dann auch kein Tilt & Shift. {#922/#1285} - ) Gruß Thorsten - auf Flickr (;-) Am 25.11.2017 um 16:00 schrieb halo: ... ( Na ja, ich weiß schon warum, und einige Andere hier auch) 1 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! M8.2, Visoflex III, 543195, E. Leitz Telyt-M 6,8 / 400mm ( Tilt-/Shift-Balgengerät-M und E. Leitz Tele-Elmar 4/135mm) Anwendung und Bildbeispiel: Kohlmeise & 'Making of' Bevor die Verzerrungen überhandnehmen und die Belastungsgrenzen erreicht werden, sollte man sich einen anderen Arbeits- bzw. Bildkreis auswählen. Gruß Thorsten - auf Flickr (;-) ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=3684955'>More sharing options...

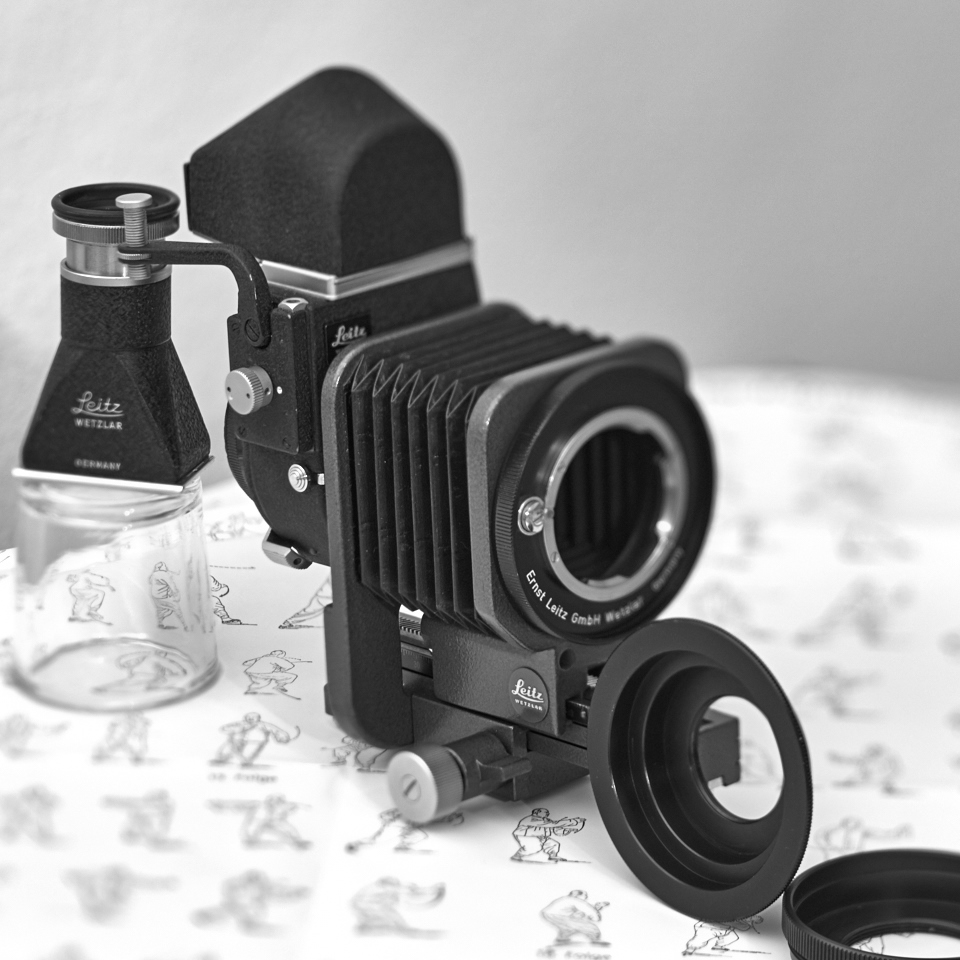

Dao De Leitz Posted August 17, 2019 Author Share #16 Posted August 17, 2019 ... zu den Ursprüngen ... E. Leitz Visoflex III mit Prismensucher (4x) & Senkrechtlupe (5x) E. Leitz Balgeneinstellgerät II Nr. 16556 Ringe für die Montage am Balgengerät: E. Leitz M-Bajonett Nr. 16596 E. Leitz 1:4/90, 1:3,5/65 1:2,8/90 Objektive Nr. 16558 E. Leitz M39 Objektive Nr. 16590 KAF-10500 und Objektivkopf 90mm Elmarit f/2.8 (bei 3.4) Gruß Thorsten 3 Quote Link to post Share on other sites More sharing options...

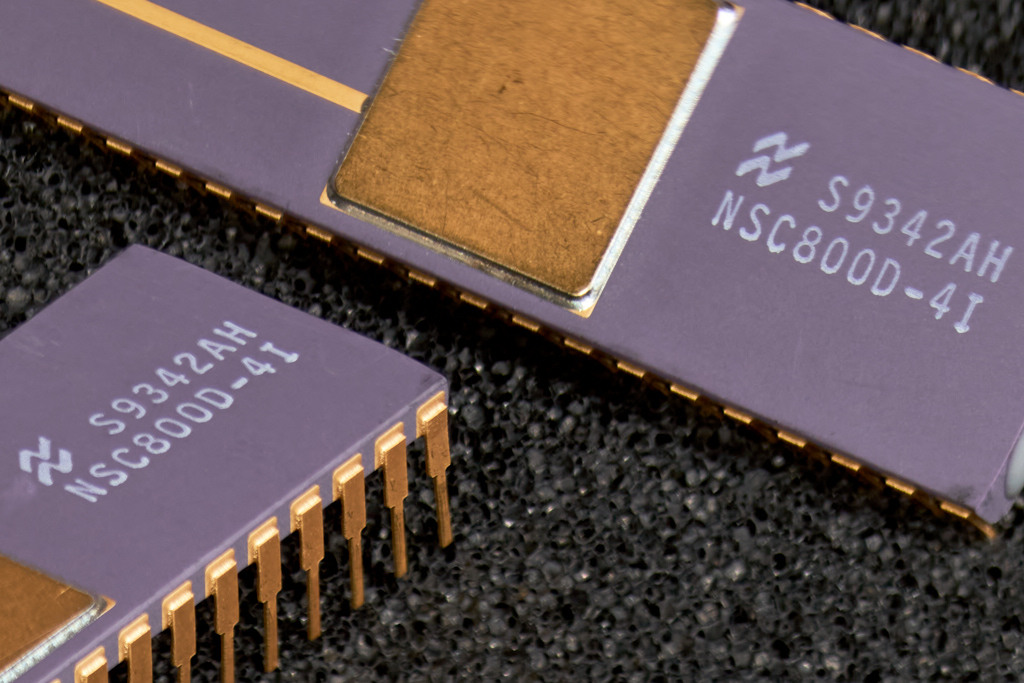

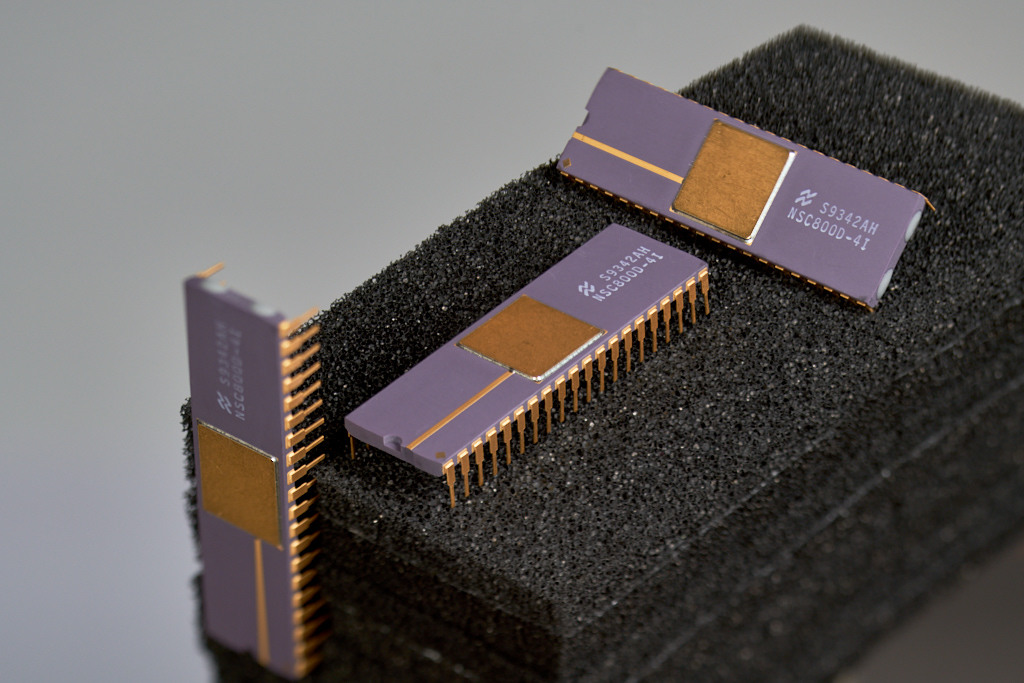

Dao De Leitz Posted October 5, 2023 Author Share #17 Posted October 5, 2023 Nachtrag zur Veranschaulichung der Position einer gekippten Fokusebene - also mit 'Tilt'. Am 23.2.2020 um 19:46 schrieb Dao De Leitz: ... hier der Mikroprozessor NSC800 von National Semiconductor zur Veranschaulichung der Position der Fokusebene. Welcome, dear visitor! As registered member you'd see an image here… Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm Ausschnitt: NSC800 (Auf Flickr die hohe Auflösung zur Veranschaulichung.) Gruß Thorsten 1 Quote Link to post Share on other sites Simply register for free here – We are always happy to welcome new members! E. Leitz Elmarit 1:2,8 / 90mm Ausschnitt: NSC800 (Auf Flickr die hohe Auflösung zur Veranschaulichung.) Gruß Thorsten ' data-webShareUrl='https://www.l-camera-forum.com/topic/259470-modifikation-f%C3%BCr-m-tilt-shift-balgenger%C3%A4t-mit-m-bajonett-und-leitz-m39-objektivgewinde/?do=findComment&comment=4870356'>More sharing options...
