Macro R 1:4/100 Focusierring lose

[terrot350]

GutenTag,

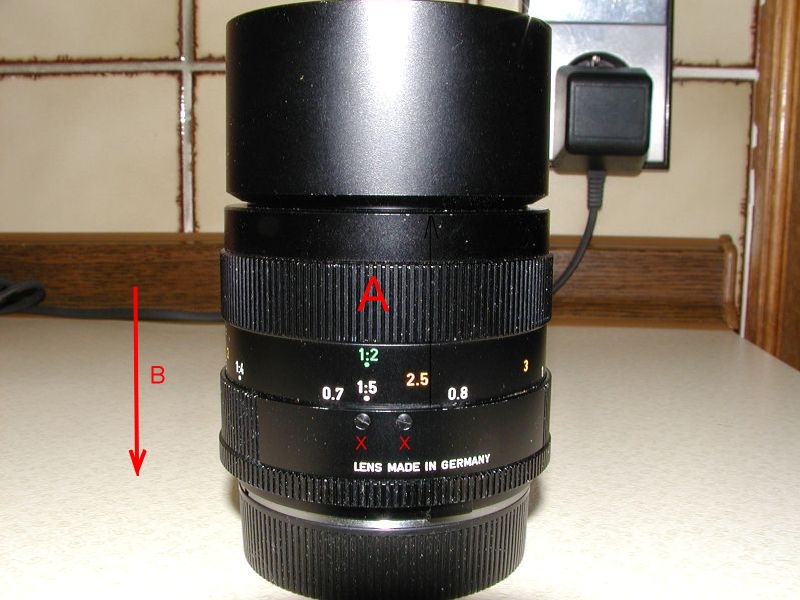

der Fokusierring A ist mir lose gegangen und "dreht durch", wenn ich ihn nach unten B drücke, dann arbeitet der Mechanismus wieder. Scheinbar ist der Ring am Getriebe aufgeklebt. Ich vermute mal, wenn ich die beiden Schrauben X löse, daß ich den Ring bei ausgefahrener Optik nach oben abschieben kann um ihn dann wieder neu zu verkleben. Bevor ich jedoch etwas verkehrt mache, möchte ich mein Problem in dieses Forum stellen.
Vielen Dank und frohe Ostern,
Norbert

[terrot350]

ziemlicher Unsinn, ich weiß. Fakt ist, daß der Fokussierring lose war und sich nach einigem Herumspielen wieder arritiert hat, jedoch nicht korrekt. Die Fokussierung muß neu justiert werden.
Schöne Ostertage,
Nobby

[jo_ernst]

Norbert,
oberhalb des Riffelringes (oder des "A" auf Deinem Bild) ist eine Abdeckung aufgeschraubt, Durchmesser ca. 64 mm. Die muss zunächst gelöst werden (mit entsprechend grosser Schlauchschelle und zwischengelegtem Doppelklebeband geht das ganz gut). Die Abdeckung lösen und mit Iso-Band an der ausgefahrenen Sonnenblende fixieren.
Darunter verbirgt sich die eigentliche Halteschraube für den Fokussierring, die allerdings als Schlitzringschraube ausgeführt ist, und zudem noch nicht alltägliches Werkzeug benötigt (schräg gefräste Schlitze, nach aussen-unten geneigt, schlichtweg fies...). Also aus Sperrholz kleine Schablone sägen, 2 Hälften, Durchmesser des Loches 61 mm, und für die beiden Schlitze an der Ringschraube kleine Passungen aus Messing feilen und in die beiden Hälften bündig einarbeiten. Klingt kompliziert, ist jedoch recht einfach und schnell machbar. Dann diese Ringschraube lösen. Der Fokussierring ist übrigens nicht angeklebt, sondern wird von der Ringschraube nur auf ein mit einem Gummi-Unterlegring versehenen Gegenlager gedrückt. Fokussierring leicht anheben und das Objektiv auf Stellung Unendlich mittels Schnittbildentfernungsmesser einjustieren. Nimm dazu am besten Wolken, die sind genug weit weg
Anschliessend die Ringschraube behutsam anziehen, kontrollieren, ob immer noch im Fokus, dann endgültig festziehen und anschliessend die Abdeckung wieder draufschrauben. Zeit fürs Basteln: 20 Minuten und, wenn Du keine Schablone sägen willst: 1 bis 2 abgebrochene Fingernägel...
Achtung: Finger weg von den Schrauben 'X'. Wenn Du diese löst, fällt die Anschlagplatte für den Fokussierring (unendlich resp. 1:1.75) irgendwo in die Tiefen der dann kaum erreichbaren inneren Objektivgeometrie, und dann musst Du Dein Elmar auch noch von hinten aufschrauben, und DEN "Spass" gönne ich ehrlich gesagt keinem Menschen...
Gruss
Joachim

[terrot350]

Hallo Joachim,
besser kann eine Antwort nicht ausfallen, ich bedanke mich herzlichst und wünsche Dir ein schönes Osterfest.
Nobby

[liesevolvo]

Hallo, mein 4/180 mit selbem Problem weilt derzeit zur 'Kur' in Hannover. Herr Reinhardt hat sich erstmal 'Kopp gemacht', warum das so kommen konnte. Ergebnis: Gesamte Fokussierung läuft viel zu stramm, wegen des hohen Widerstands beim Drehen hat sich der Ring gelöst.

Angesichts der aktuellen Preise für 4/180 'wirtschaftlicher Totalschaden'. Weil ich aber mein 4/180 ebenso kenne und schätze wie Herrn Reinhardts Reparatur-Ergebnisse, wird das gemacht.

Freundlichen Gruß, Leonard Liese
